2-bit · 宽带 · 低旁瓣 · 量化瓣抑制

2-bit 毫米波 可重构智能表面

该2-bit毫米波可重构智能表面面向5G n258覆盖增强、低干扰波束控制及多比特RIS科研验证。系统采用20×20阵列、400个独立控制单元，每个单元仅使用两颗PIN二极管实现四状态相位调控，并支持近场与远场实时波束配置。

2-BIT / 4 PHASE STATES 20 × 20 ARRAY 5G n258 NEAR & FAR FIELD REAL-TIME
观看产品演示
2-bit mmWave RIS chamber measurement setup
24–28 GHz 标准产品工作频率范围，覆盖5G n258
2-bit / 4 States 四状态相位量化控制
400 20×20独立控制单元
±50° 标准产品支持的波束扫描范围
产品概览

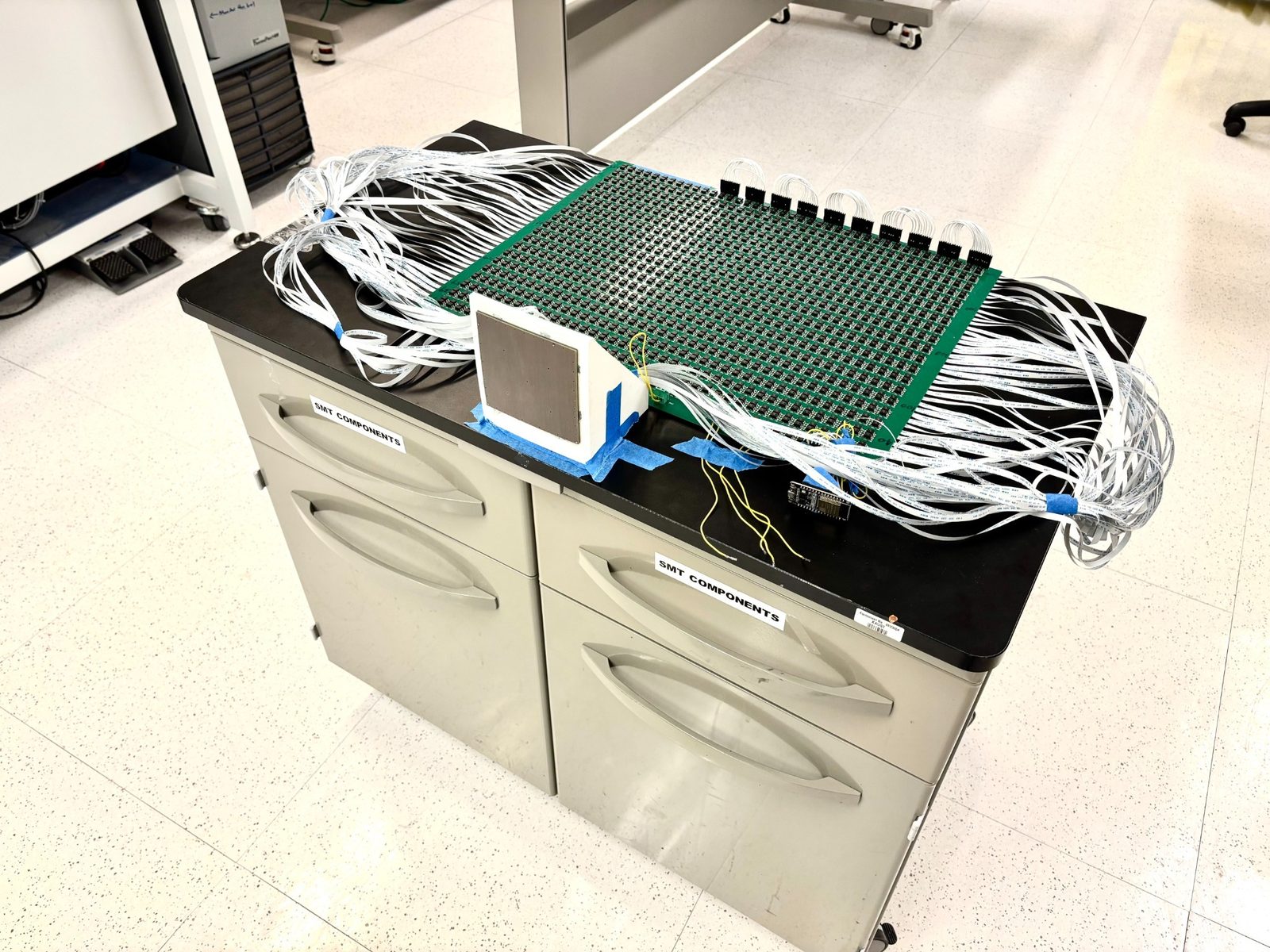

2-bit mmWave RIS prototype with RF array, control hardware and interconnects

从四状态相位控制到低干扰波束，
构建高分辨率RIS平台

该平台采用2-bit相位量化，20×20阵列包含400个独立可编程单元。每个单元仅使用两颗PIN二极管实现四种离散反射状态，在控制系统驱动下实时加载编码图案，可用于近场聚焦、远场波束扫描以及低旁瓣、低量化瓣的毫米波传播实验。标准产品工作频率为24–28 GHz，覆盖5G n258频段。

✓20×20阵列，400个独立可编程单元
✓每单元两颗PIN二极管，实现2-bit四状态相位控制
✓实测2-bit有效带宽24.1–27.7 GHz（13.9%），完整覆盖n258
✓支持近场与远场工作，并完成近场0°–50°实测波束扫描验证
规格参数

2-bit RIS 标准配置与技术参数

以下参数为2-bit毫米波RIS标准产品配置，涵盖工作频率、阵列规模、相位控制、波束扫描与实时控制能力。标准配置与本页“价格与采购”栏目中的价格对应。

查看价格与采购
产品类型动态可编程5G毫米波可重构智能表面
相位量化2-bit / 4 states
标准工作频率24–28 GHz
覆盖频段5G mm-Wave n258
单元数量400（20×20）
RIS尺寸100 mm × 100 mm
相位控制器件PIN二极管（每单元2颗）
控制方式逐单元独立控制
工作区域近场与远场
波束扫描±50°
实时控制支持
控制接口支持

以上为标准产品配置。如需不同频段、阵列尺寸、接口或其他定制功能，可单独联系我们进行定制设计。

硬件组成

双层射频结构与实时控制，
构成完整2-bit硬件平台

01 · RF BOARDS

射频板

2-bit射频结构由多层PCB构成，包含可编程电磁单元、PIN二极管、偏置/馈电网络及耦合结构。两颗PIN二极管在每个单元内组合形成四种可重构状态。

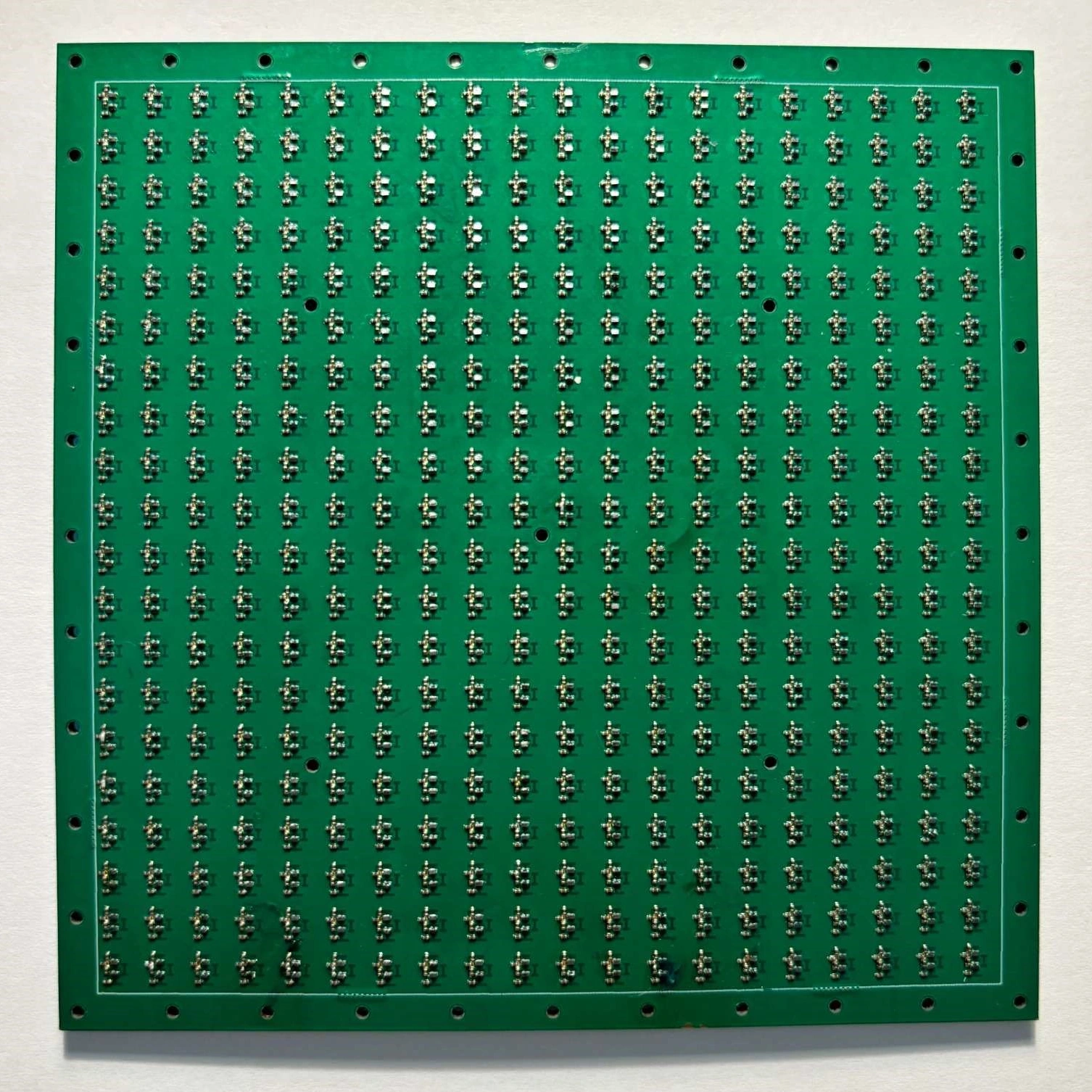

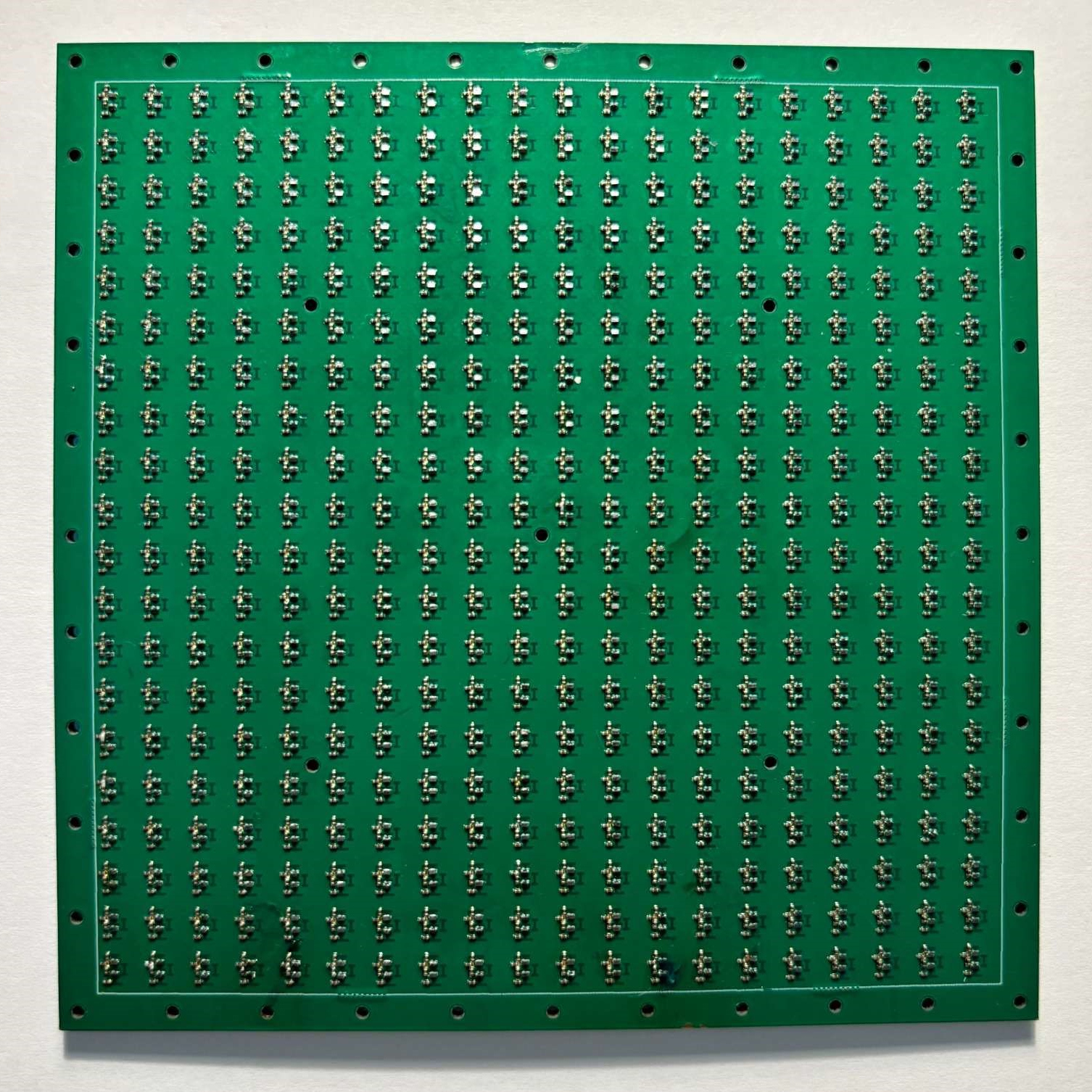

2-bit RIS RF board 1 top view
射频板 1 · 上表面可编程阵列与射频结构的实物视图。
RF-1 / TOP

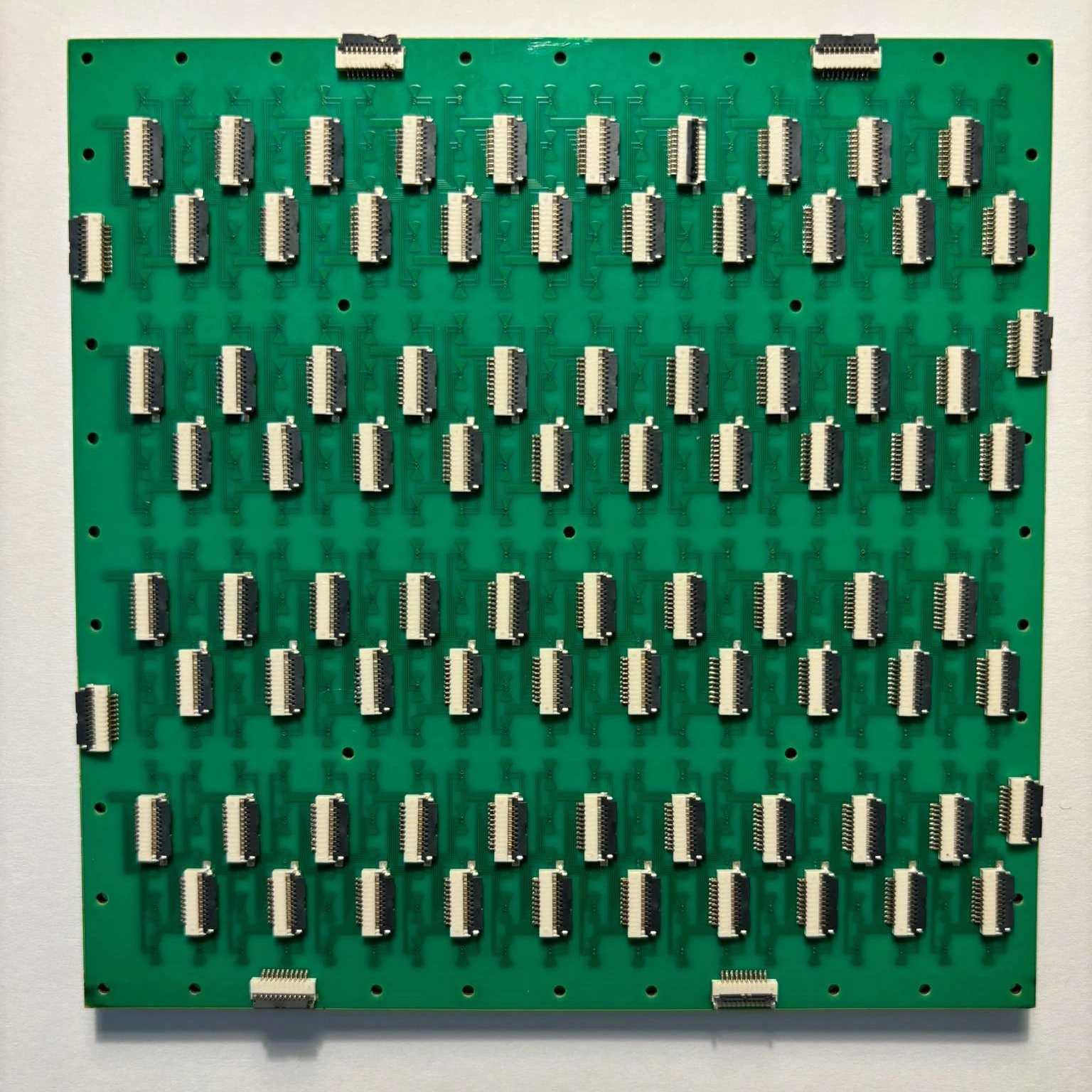

2-bit RIS RF board 1 bottom view
射频板 1 · 下表面板级连接与器件分布的实物视图。
RF-1 / BOTTOM

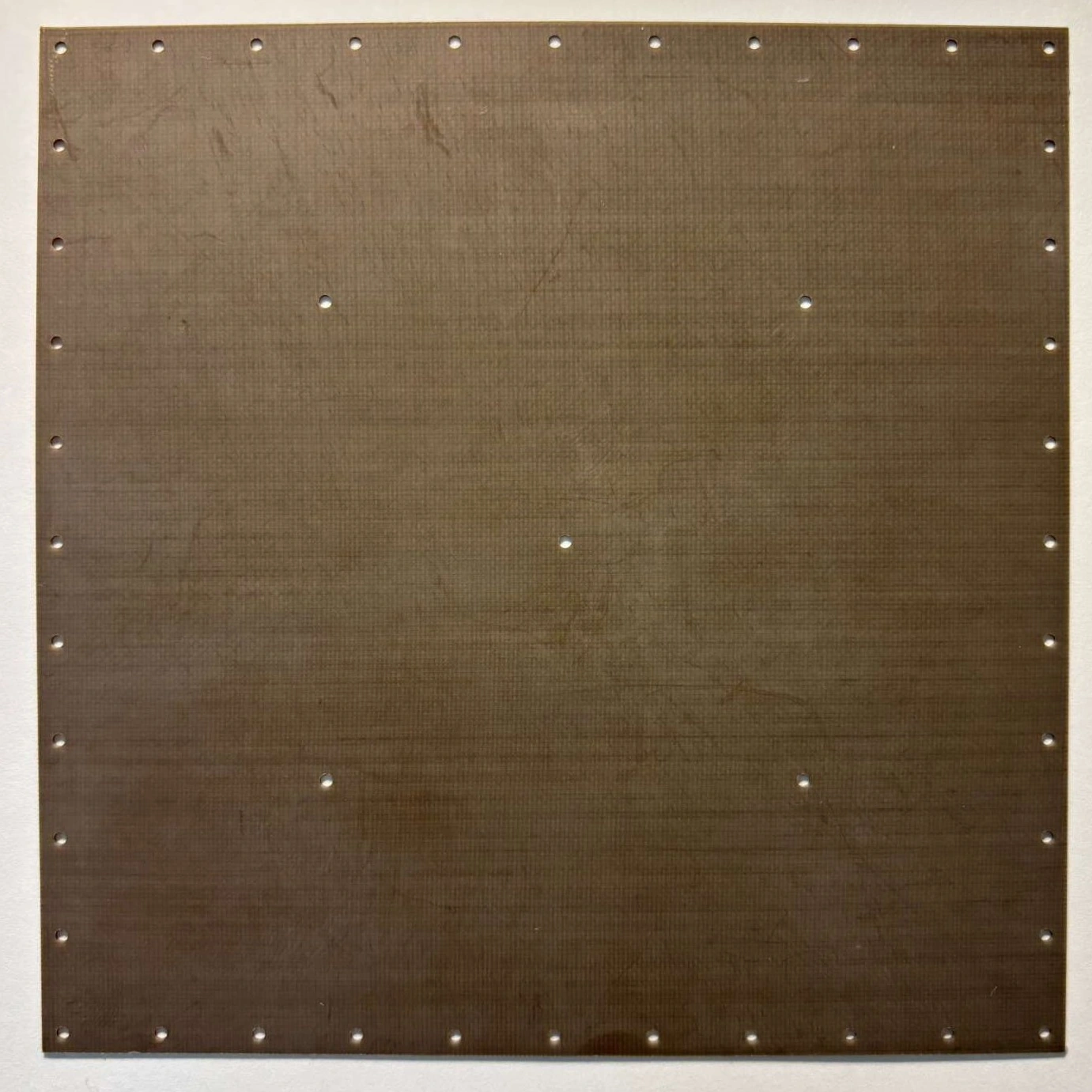

2-bit RIS RF board 2 top view
射频板 2 · 上表面另一射频层的完整板级结构。
RF-2 / TOP

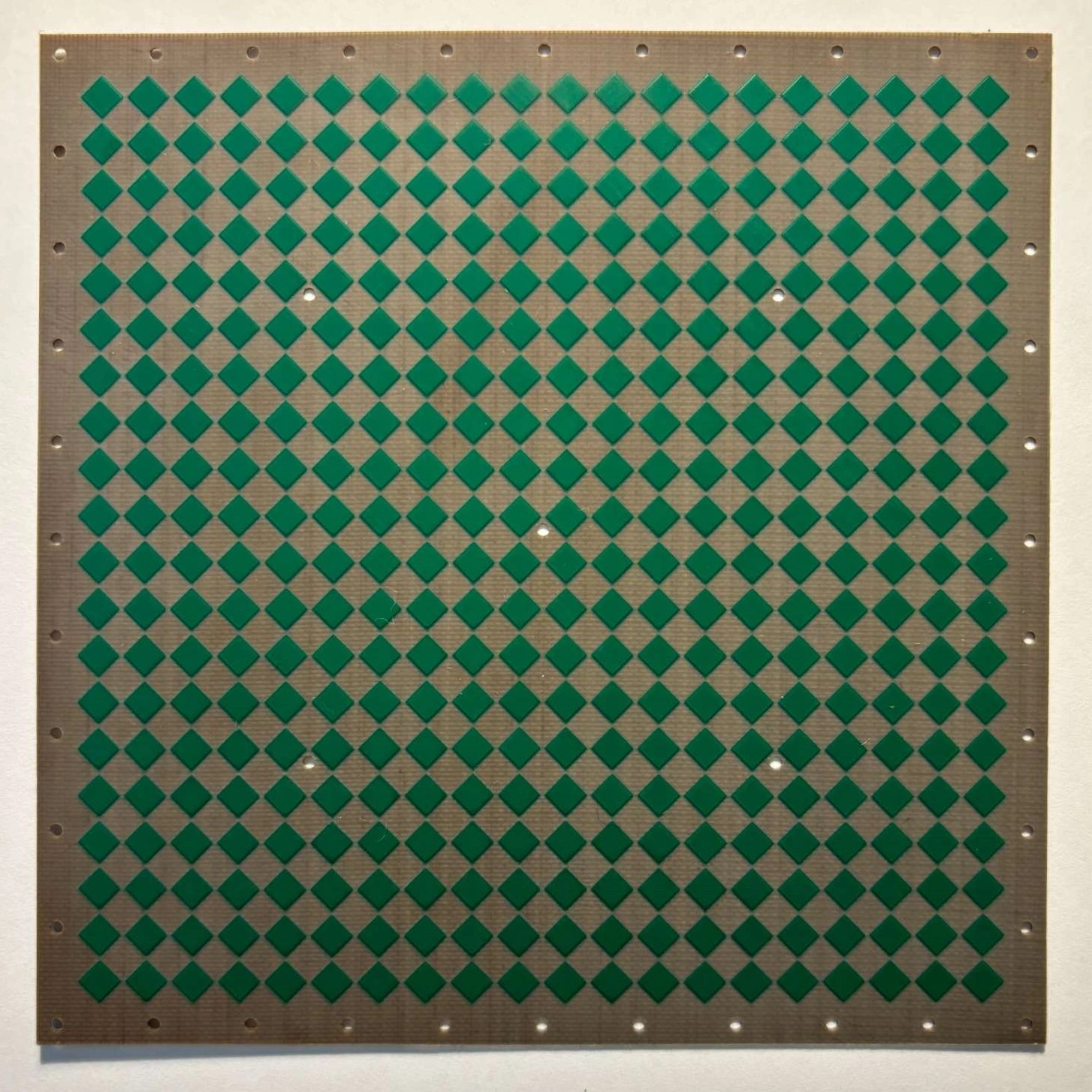

2-bit RIS RF board 2 bottom view
射频板 2 · 下表面20×20阵列孔径的实物视图。
RF-2 / BOTTOM
02 · CONTROL BOARD

控制板

控制电路通过移位寄存器扩展数字控制通道，并由嵌入式控制模块计算和加载RIS编码。板载LED可直观显示PIN二极管状态，便于实时控制与调试。

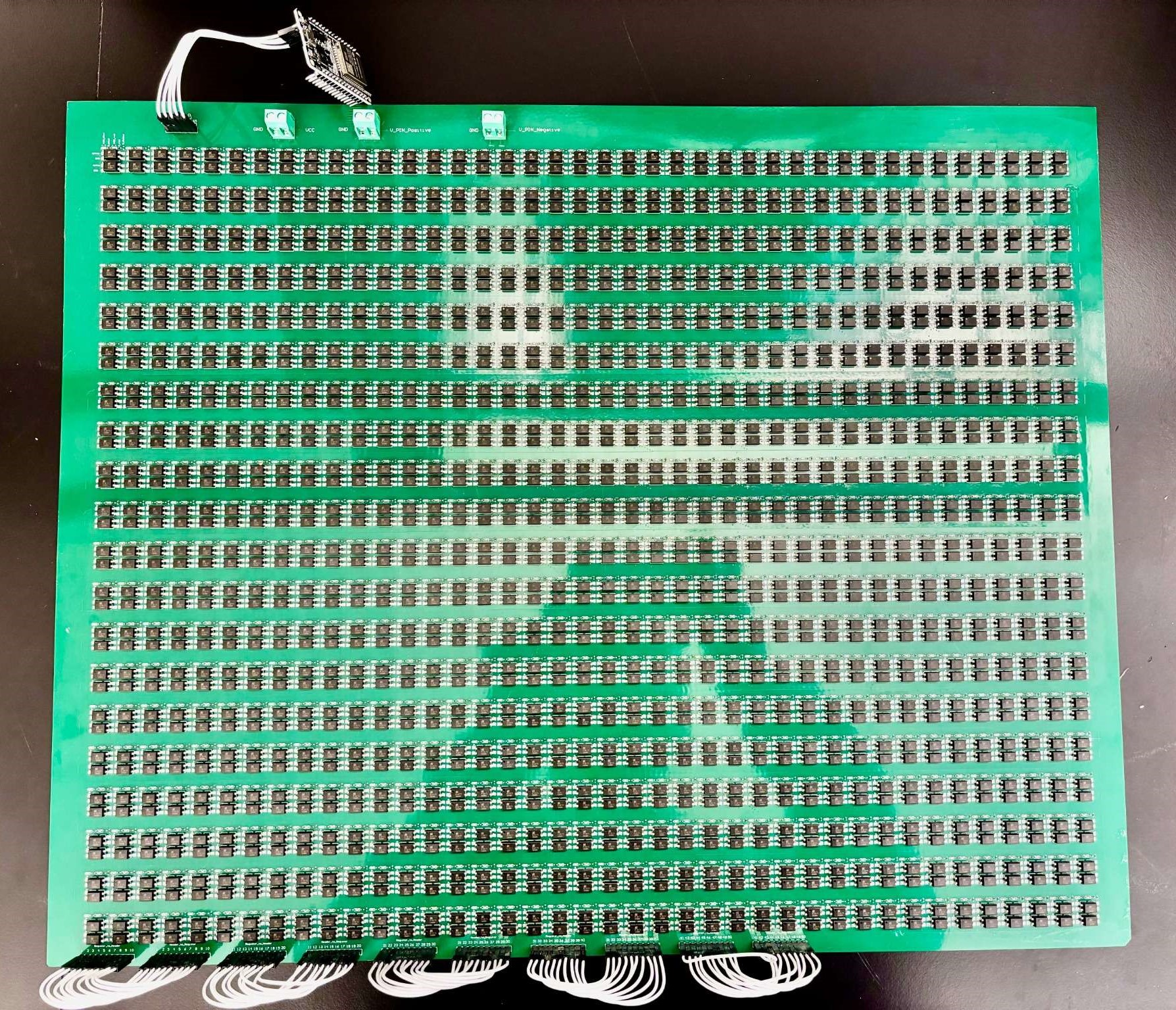

2-bit RIS control board top view
控制板上表面大规模状态指示与控制通道集中布置。
CTRL / TOP

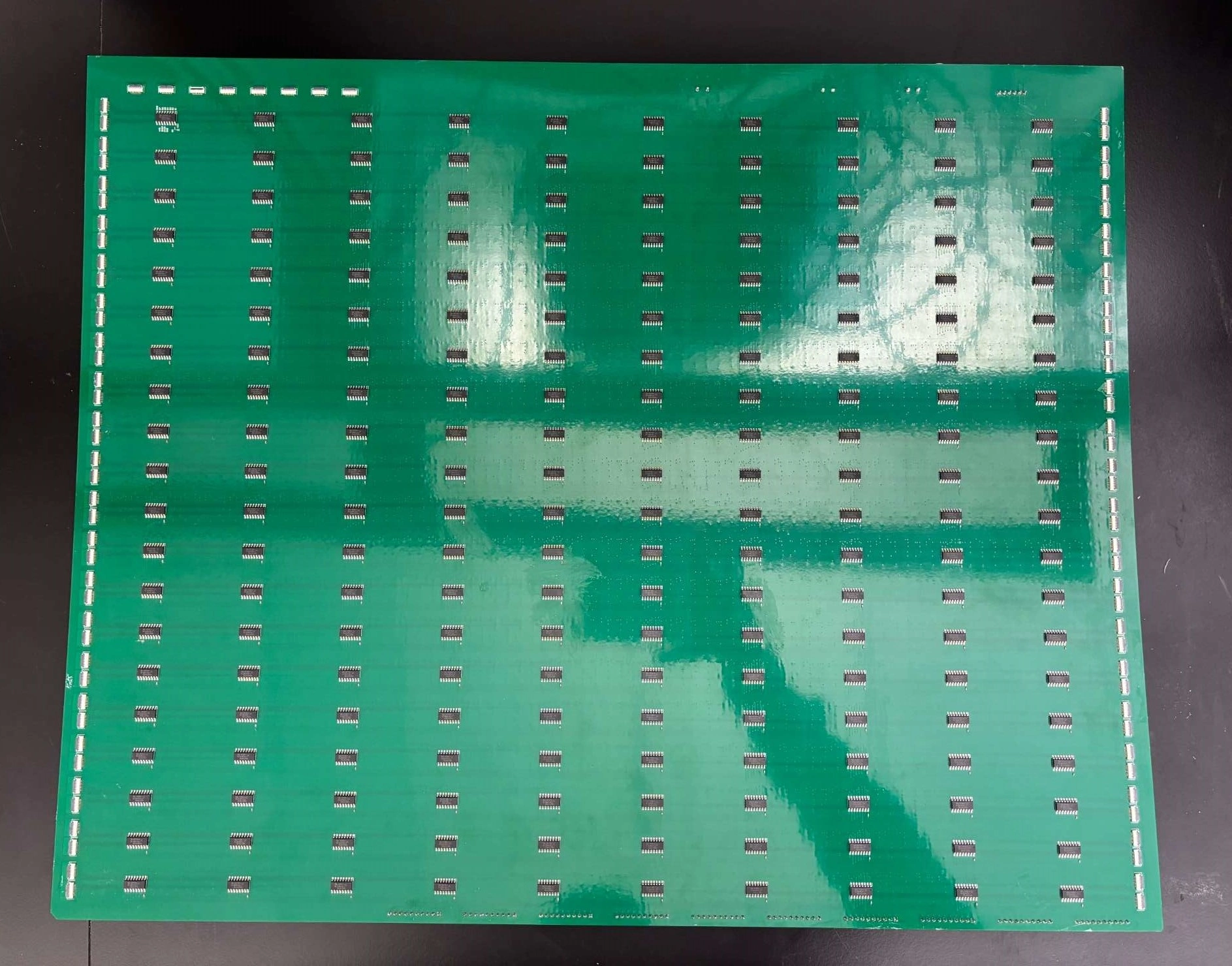

2-bit RIS control board bottom view
控制板下表面板级控制器件及连接结构集中于背面。
CTRL / BOTTOM
实测性能

从近场低旁瓣到远场量化瓣抑制，
验证2-bit波束品质

20×20 2-bit RIS原型已完成近场与远场实测，在5G n258频段验证了低旁瓣、宽角波束扫描与量化瓣抑制能力。

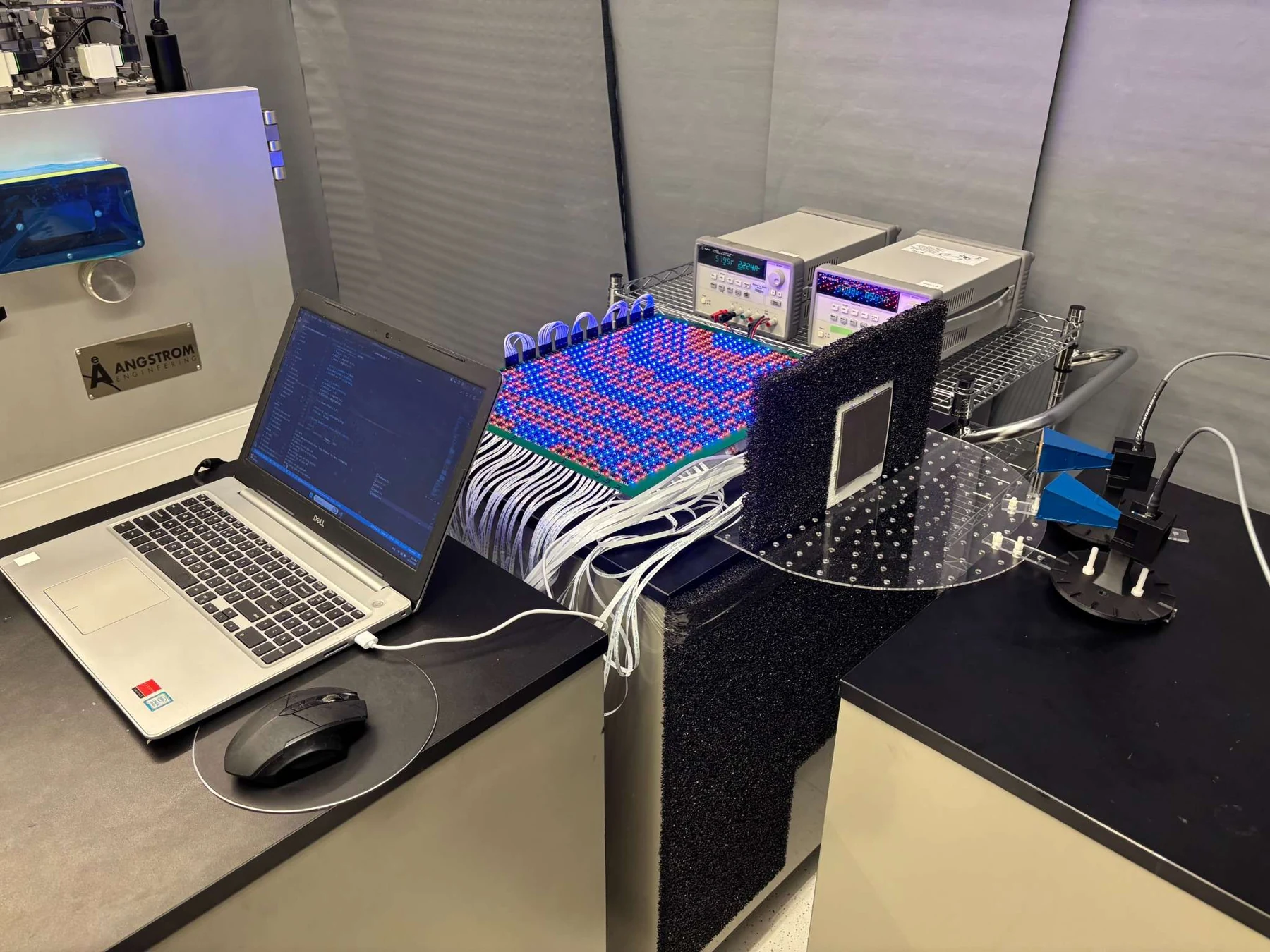

2-bit RIS near-field measurement setup NEAR-FIELD SETUP

近场测试平台

24.5–27.5 GHz实测平均SLL为−15.4 dB，相比1-bit改善7.6 dB；26 GHz实现0°–50°波束扫描，n258频段平均信号增强26.2 dB。

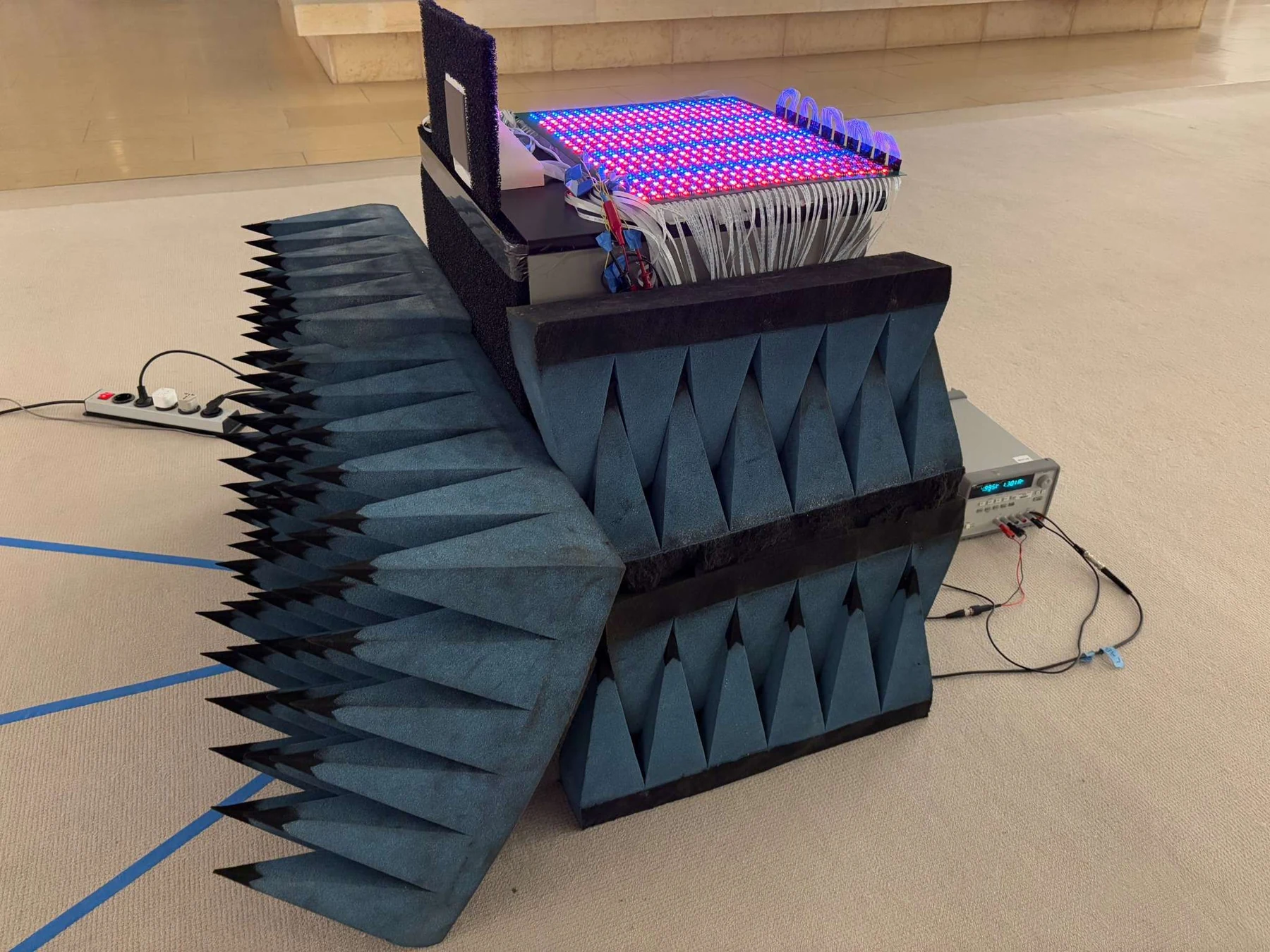

2-bit RIS far-field measurement setup FAR-FIELD SETUP

远场测试平台

24.5–27.5 GHz实测平均QLL为−14.6 dB，相比1-bit实现13.3 dB量化瓣抑制；远场平均功率增强23.9 dB。

产品使用演示
DLZJ · 2-BIT RIS WALKTHROUGH
潜在应用场景

面向低干扰覆盖、精细波束控制与
多比特RIS研究

2-bit相位量化在保留实时可编程能力的同时，进一步降低近场旁瓣与远场量化瓣，适合对波束品质和干扰控制要求更高的毫米波实验。

01 · COVERAGE

5G n258覆盖增强

通过可编程反射建立新的传播路径，为遮挡或弱覆盖区域提供可控毫米波反射链路。

02 · LOW INTERFERENCE

低旁瓣与低干扰波束

利用2-bit相位分辨率降低非期望方向的旁瓣与量化瓣，适用于需要更高波束纯净度的研究场景。

03 · FOCUS / STEER

近场聚焦与远场扫描

通过实时加载不同2-bit编码图案，在近场目标区域与不同远场反射方向之间切换。

04 · RESEARCH

多比特RIS科研与教学

用于多比特编码、波束赋形、量化效应、传播环境调控及通信链路验证等科研与教学实验。

交付内容

硬件、接口和技术支持一并交付

提供完整2-bit RIS硬件与配套支持，面向系统验证、科研实验及项目集成需求。

2-bit RIS阵列
控制电路
控制接口与实时控制
包装与交付服务
技术支持
价格与采购

清晰配置，透明价格，
高效交付

US$9,999为本页所列2-bit RIS标准配置价格，包含RIS阵列、控制电路、控制接口与实时控制、包装与交付服务及技术支持。如需正式报价或项目采购文件，可直接提交申请。

2-bit RIS 24–28 GHz 400个单元 5G n258
