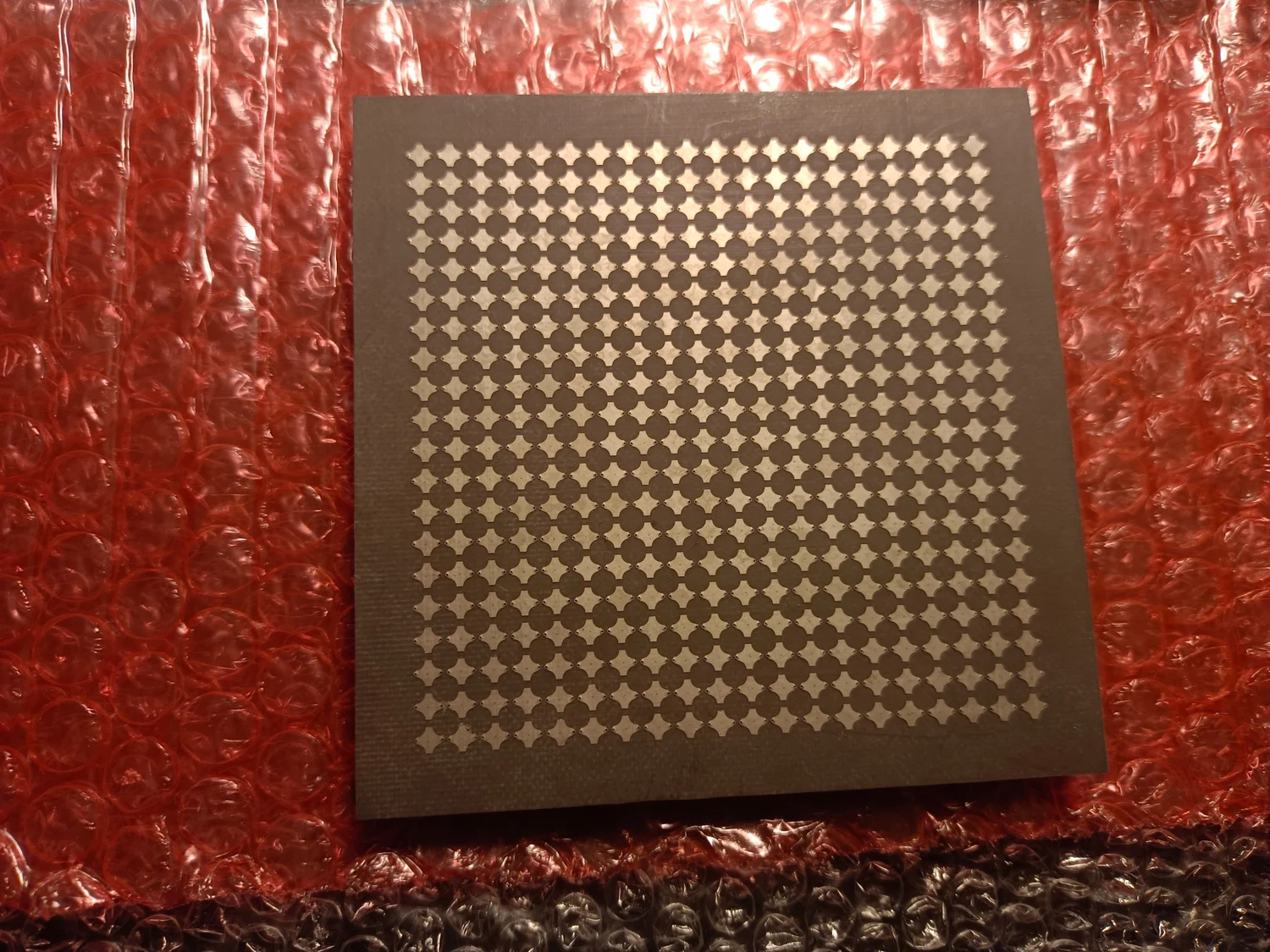

射频板上表面20×20电磁单元阵列形成可编程反射孔径。
RF / TOP
22.5–30.5 GHz
宽带工作频率范围
400
20×20独立控制单元
±50°
支持的波束扫描范围
n257 / n258 / n261
覆盖主要5G毫米波频段
产品概览
从可编程阵列到实时控制，
构建完整RIS平台
该平台采用1-bit相位量化，20×20阵列包含400个独立可编程单元。基于PIN二极管实现两种离散反射状态，并通过控制系统实时加载不同编码图案，实现反射波束扫描与近场聚焦。平台集成RIS阵列、偏置供电、控制接口及机械支撑结构，可直接用于RIS波束控制、算法验证与近/远场测试。
✓20×20阵列，400个独立可编程单元
✓PIN二极管1-bit相位控制，支持逐单元独立切换

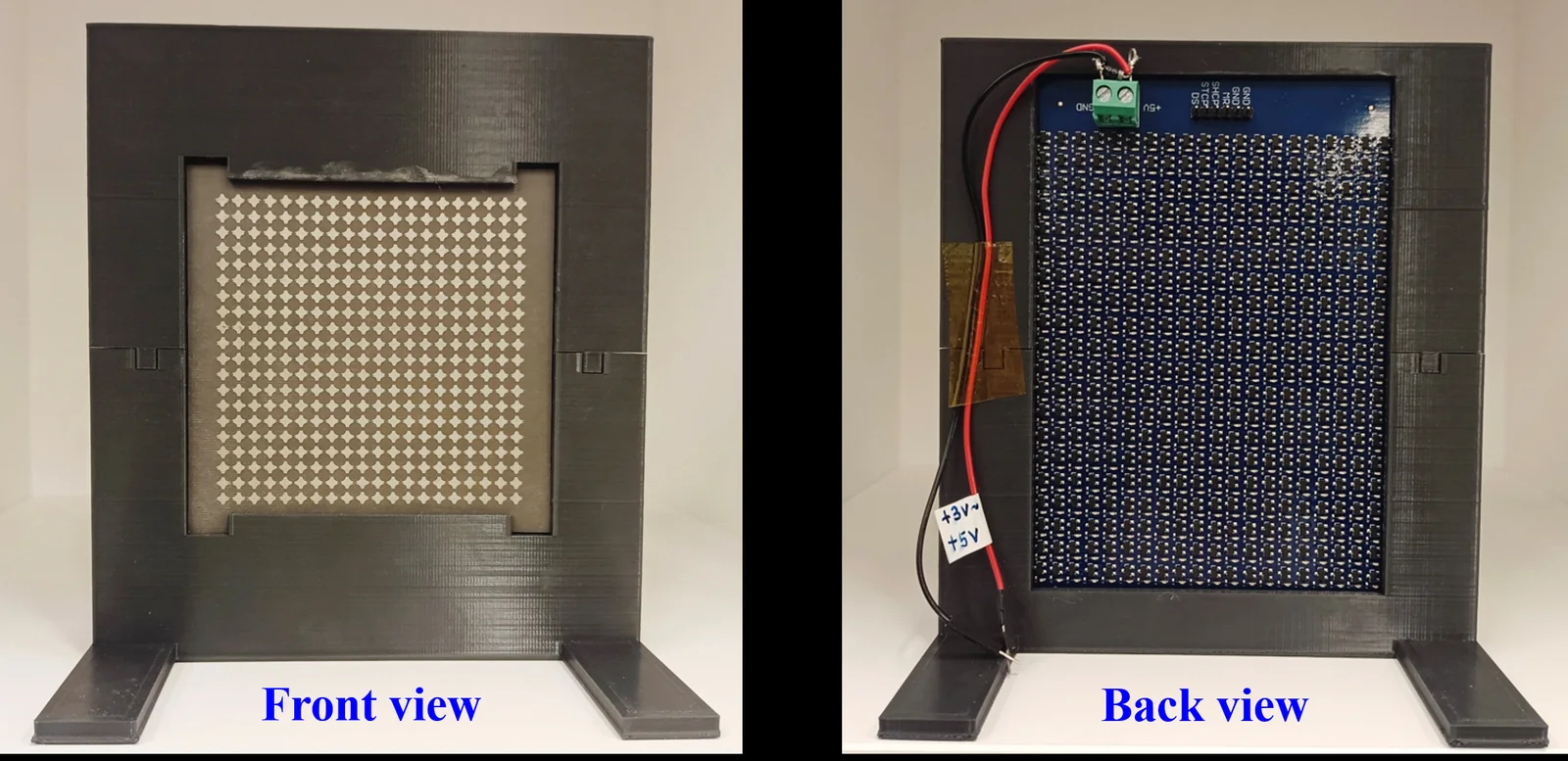

✓集成偏置供电、控制接口与机械支撑结构
✓支持远场波束扫描与近场聚焦
规格参数
1-bit RIS 标准配置与技术参数
以下参数为1-bit毫米波RIS标准产品的固定配置，涵盖阵列规模、工作频率、相位控制、波束扫描及实时控制能力。标准产品按照以下配置提供，并与“价格与采购”栏目中的标准价格对应。
产品类型动态可编程5G毫米波可重构智能表面
相位量化1-bit
工作频率22.5–30.5 GHz
覆盖频段5G mm-Wave n257 / n258 / n261
单元数量400（20×20）
RIS尺寸96 mm × 96 mm
相位控制器件PIN二极管
控制方式逐单元独立控制
工作区域近场与远场
波束扫描±50°
实时控制支持
控制接口支持
以上为标准产品配置。如需不同频段、阵列尺寸、接口或其他定制功能，可单独联系我们进行定制设计。
硬件组成
四个视角，
呈现完整硬件结构
01 · RF BOARD
射频板
射频板由20×20可编程电磁单元阵列及偏置网络构成，负责对入射毫米波进行相位调控并形成目标反射波束。

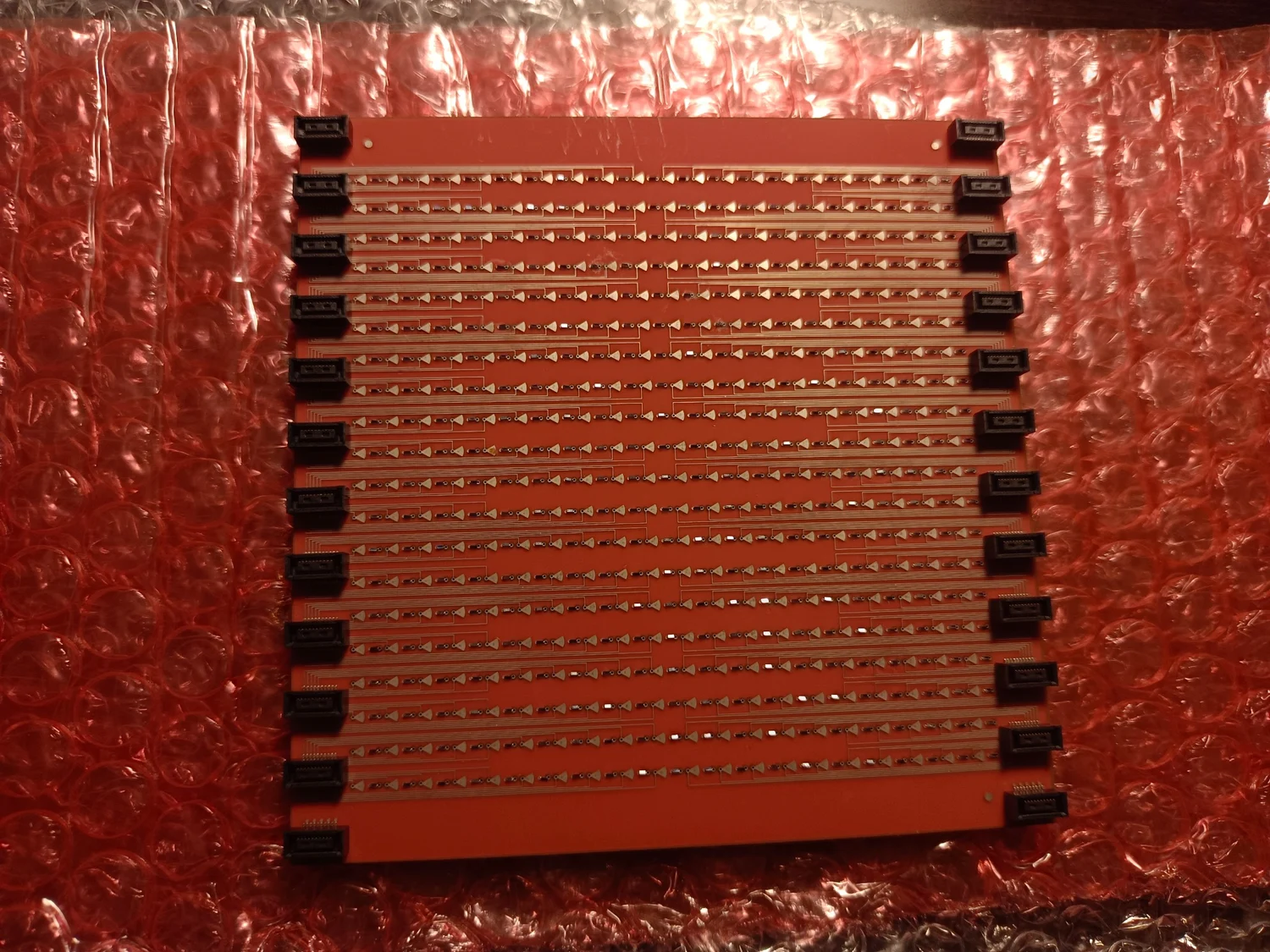

射频板下表面偏置网络与多组板间连接器将控制信号分配至阵列。
RF / BOTTOM
02 · CONTROL BOARD
控制板
控制板接收上位机生成的单元状态数据，并将其转换为阵列各单元的实时驱动信号，实现400个单元的逐单元独立控制。

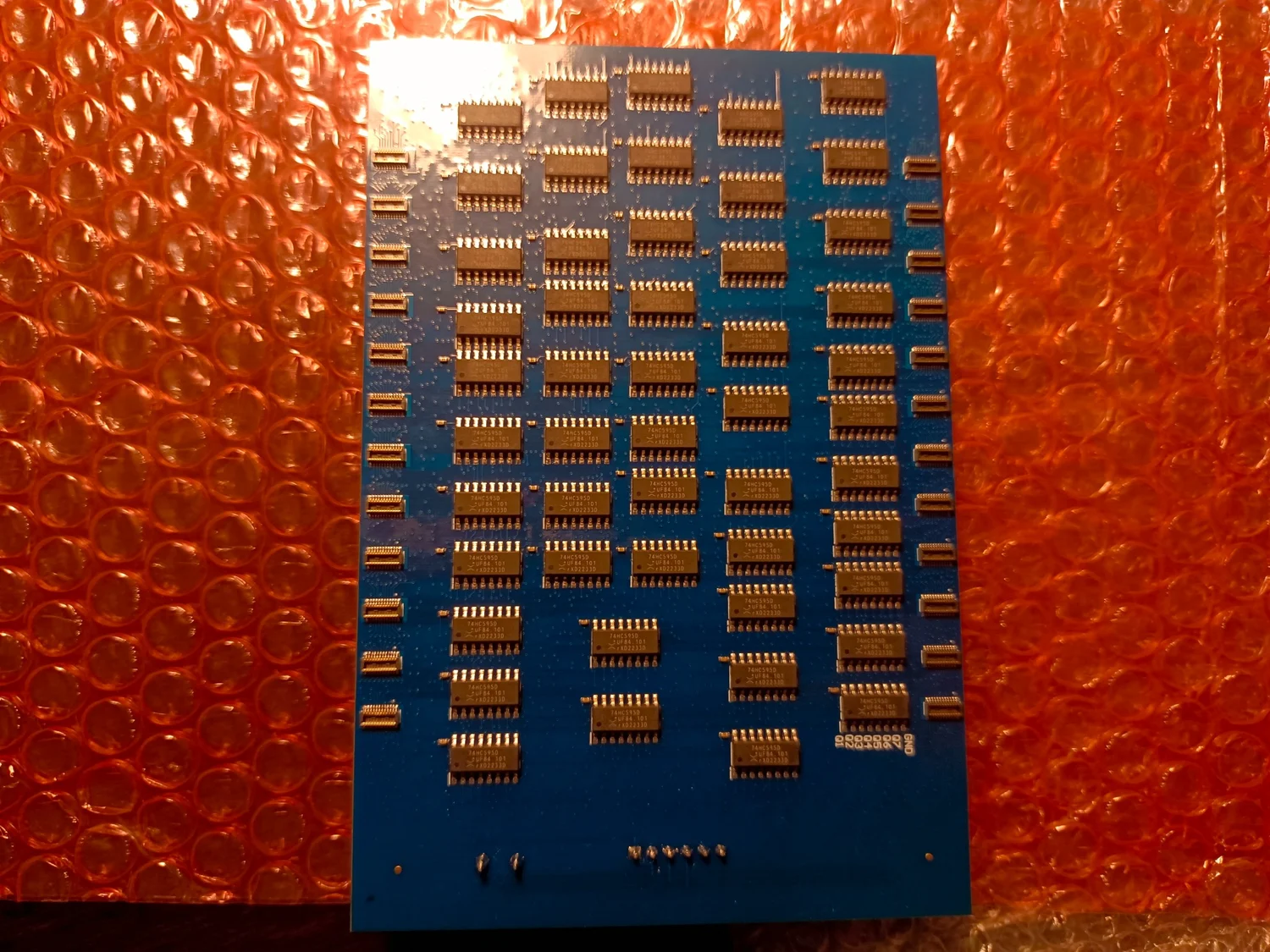

控制板上表面数字控制逻辑与板间连接结构用于分发单元状态。
CTRL / TOP

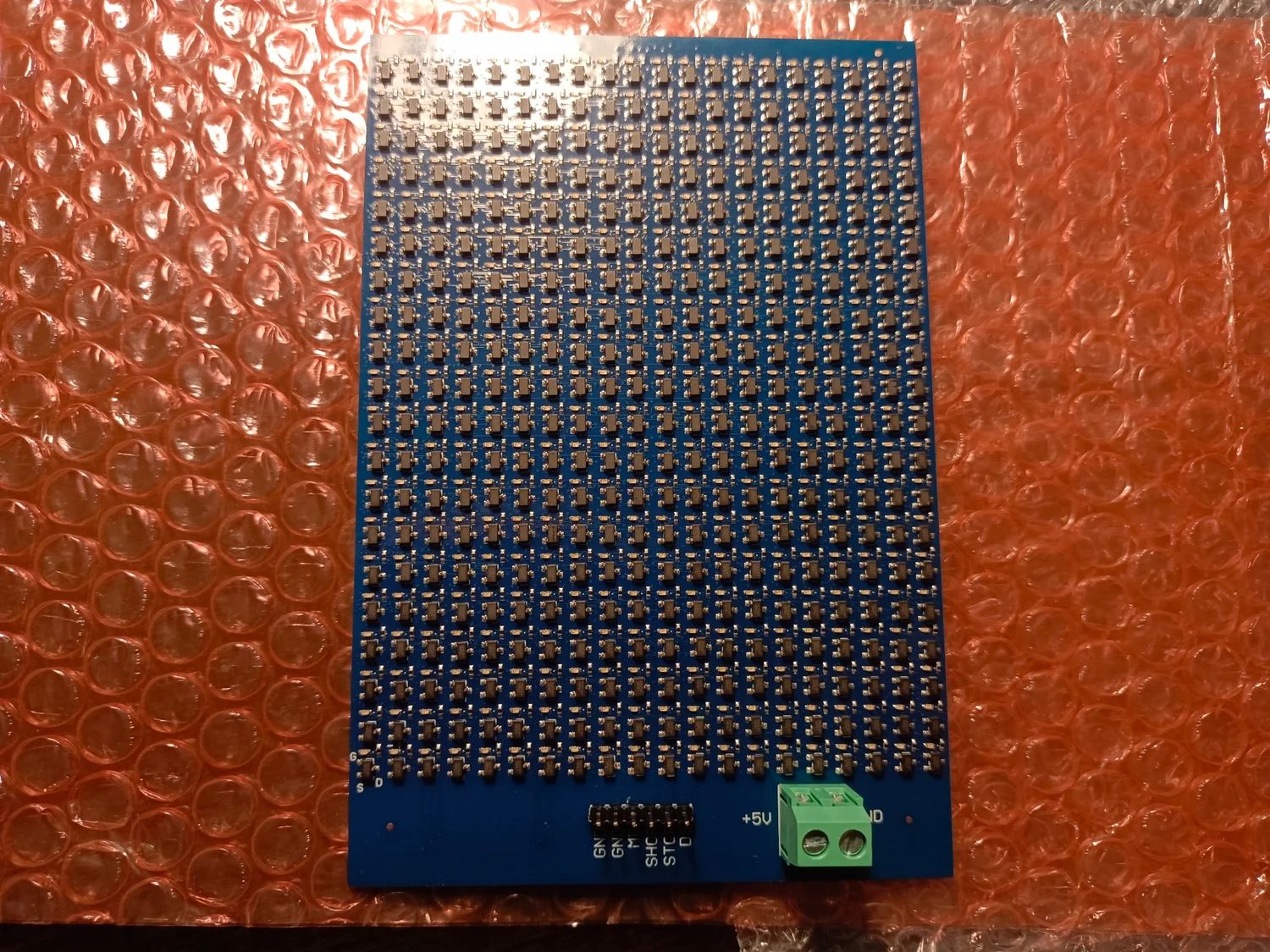

控制板下表面阵列驱动器件、直流供电端口与外部控制端口集成。
CTRL / BOTTOM
产品使用演示
DLZJ · PRODUCT WALKTHROUGH
从硬件连接
到近场/远场波束配置
视频完整展示套件开箱、供电与USB控制连接，以及Windows上位机的实际操作。软件可显示和编辑20×20单元状态矩阵，并根据频率、单元相位、馈源位置及目标参数生成近场聚焦或远场反射编码，随后直接加载至RIS。
完成套件检查与硬件连接连接RIS、控制模块、直流供电、USB数据线及板间接口。
安装驱动并连接串口软件包内含CP210x驱动；启动上位机后选择对应COM端口。
配置阵列、馈源与目标参数设置单元尺寸、0/1状态相位、工作频率、馈源位置，以及近场焦点或远场方向。
生成、加载并导出编码状态支持单元点击编辑、清零、随机状态、近场/远场一键计算，以及400位状态向量导出。
DLZJ RIS CONTROL SOFTWARE
WINDOWS 64-BIT1-bit RIS控制软件包
下载包包含Windows图形化控制程序、CP210x USB串口驱动、Python串口控制API及示例脚本，既可用于快速图形化操作，也便于接入自动化测试与二次开发。
实测性能
从近场到远场，
验证宽带波束控制能力
20×20 1-bit RIS已完成近场与远场实测验证，验证其在5G毫米波频段的宽带可编程反射与波束控制能力。

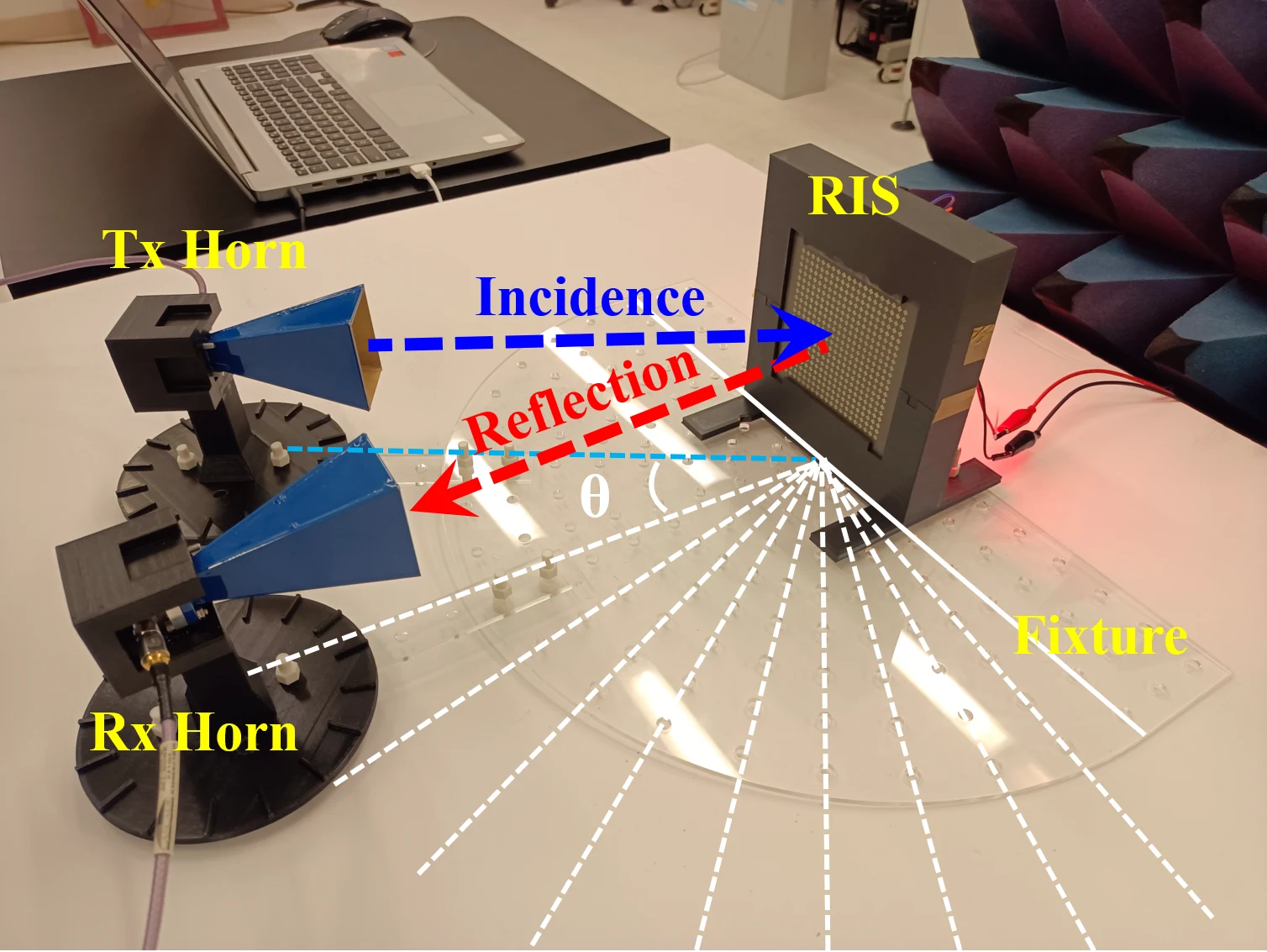

NEAR-FIELD SETUP
近场测试平台
通过近场测试验证RIS在宽带条件下的可编程反射与波束控制能力。

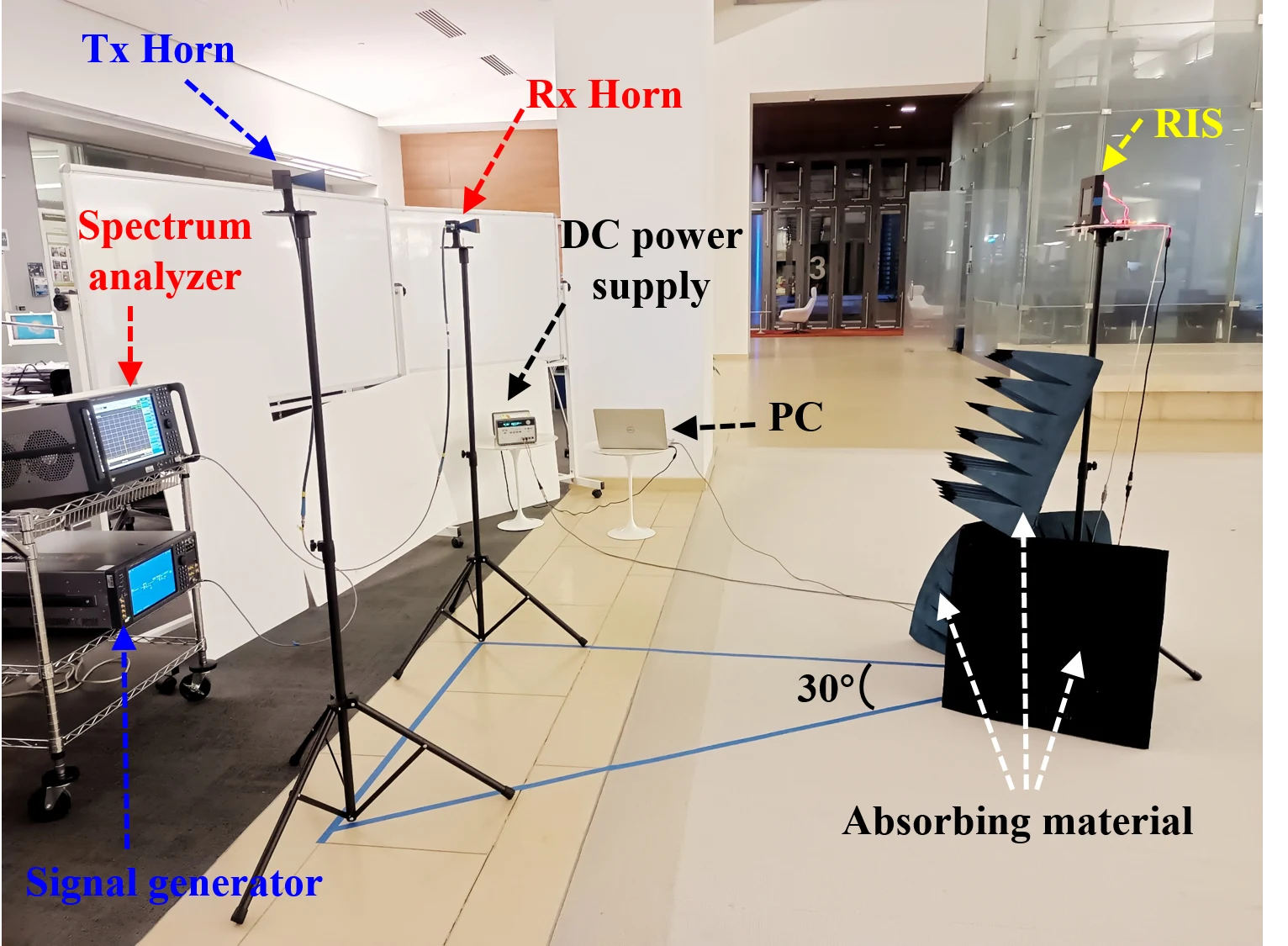

FAR-FIELD SETUP
远场测试平台
通过远场测试验证RIS在实际传播链路中的宽带反射与信号增强能力。

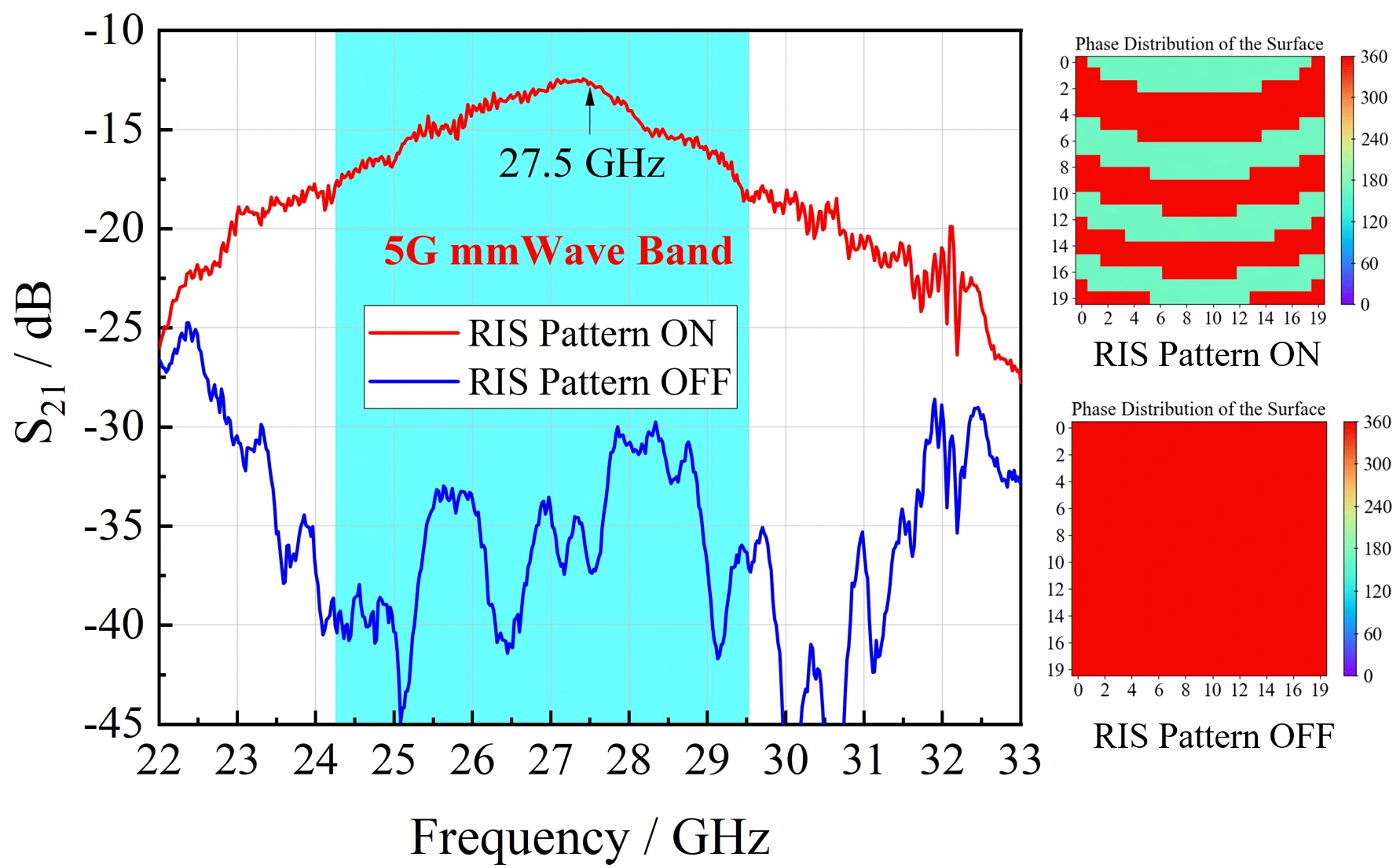

近场增益提升：24.7 dB
实测结果表明，RIS能够在5G毫米波频段显著增强反射链路，实现稳定的宽带波束控制。
远场增益提升：18.9 dB
远场测试进一步验证了RIS的链路增强能力，在宽带工作范围内保持稳定的信号增益提升。
实测性能与潜在应用场景视频
潜在应用场景
面向覆盖增强、链路实验与
可编程传播研究
支持毫米波覆盖增强、非视距链路、近远场波束控制及RIS相关科研与教学实验。
毫米波覆盖增强
通过可编程反射重构传播路径，提升遮挡或弱覆盖区域的毫米波信号覆盖能力。
非视距链路实验
在非视距及复杂室内环境中构建可控反射链路，用于NLOS传播与链路优化实验。
近场聚焦与远场扫描
支持近场聚焦与远场波束扫描，通过加载不同编码图案实现波束方向快速切换。
科研与教学平台
面向RIS算法、波束赋形、传播环境调控及通信链路验证，适用于科研与教学实验。

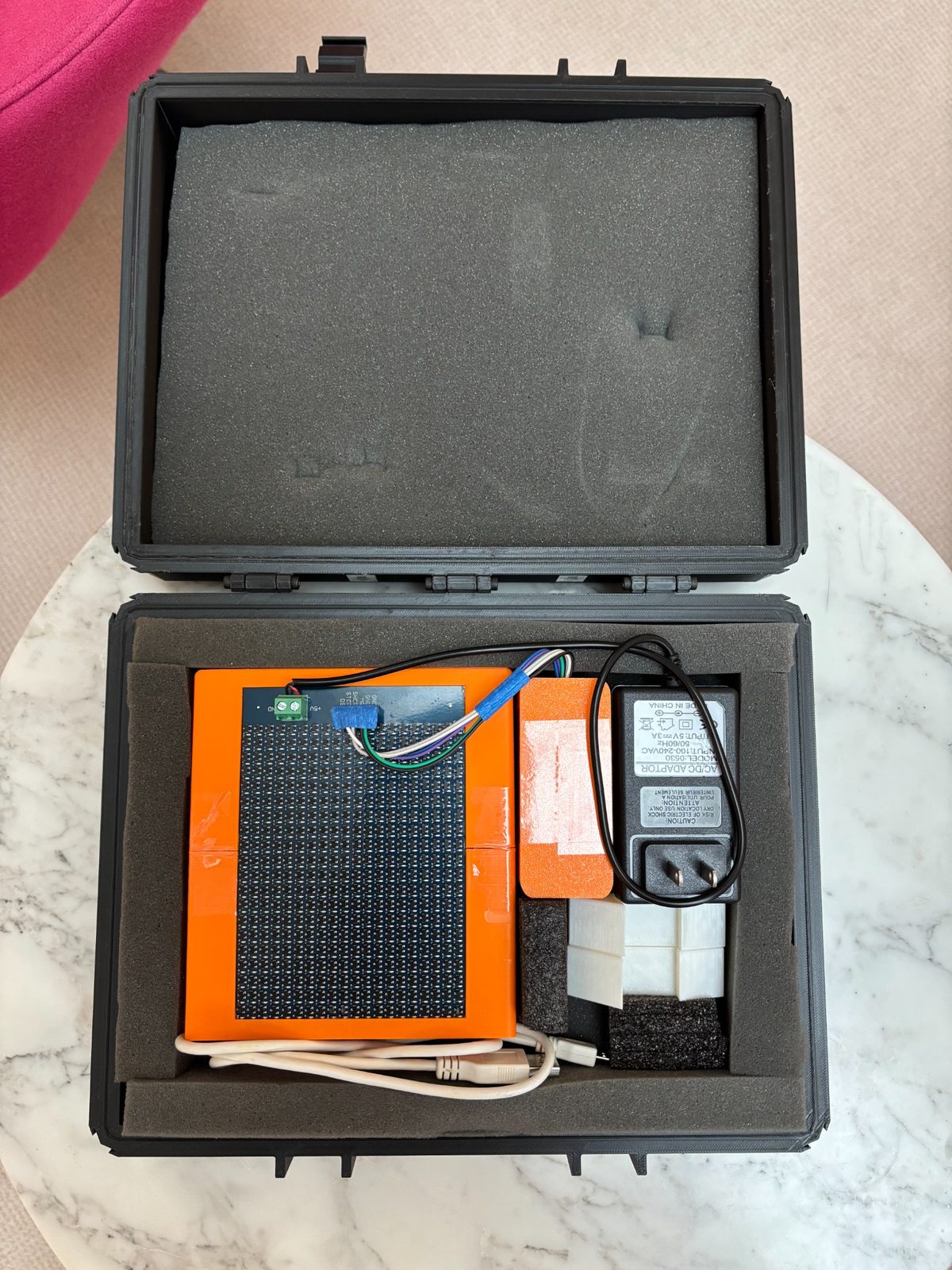

交付内容
硬件、接口和技术支持一并交付
提供完整产品与配套支持，满足快速部署、系统验证及项目集成需求。
1-bit RIS阵列
控制电路
机械支撑与包装服务
Windows上位机与Python控制接口
驱动、软件与产品使用说明
技术支持
价格与采购
清晰配置，透明价格，
高效交付
US$6,999为本页所列1-bit RIS标准配置价格，适用于快速部署、系统验证及项目集成。如需正式报价或采购文件，可直接提交申请；不同频段、阵列尺寸、接口及其他定制功能可另行咨询。
1-bit RIS
22.5–30.5 GHz
400个单元
逐单元控制
开始规划您的毫米波项目
告诉我们您的应用需求与关键指标，我们将提供初步技术评估与产品建议。
